Комплектные трансформаторные подстанции блочные (БКТП) мощностью от 40 до 3150 кВА на напряжение 6-35/0,4 кВ

Комплектные трансформаторные подстанции в бетонном корпусе (БКТП) напряжением 6-35 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах электроснабжения промышленных, жилищно-коммунальных и общественных объектов, предприятий нефтегазового комплекса, а также зон индивидуальной застройки и коттеджных поселков. Распределение электроэнергии осуществляется на напряжение 0,4 кВ с помощью отходящих от БКТП кабельных (воздушных) линий.

Условия эксплуатации

• Устойчивость к сейсмическим воздействиям интенсивностью до 9 баллов по шкале МSК
• Климатическое исполнение и категория размещения — У1, УХЛ1 (другие исполнения – по заказу)
• Номинальные значения климатических факторов внешней среды при эксплуатации БКТП по ГОСТ 15150 и ГОСТ 15543.1:
• Температура окружающего воздуха от - 60оС до + 40°С
• Относительная влажность наружного воздуха – до 100%
• Высота над уровнем моря - не более 1000 м
• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию, атмосфера типов I и II по ГОСТ 15543.1 и ГОСТ 15150
• Температура воздуха при хранении законсервированных БКТП от -50°С до +40°С

Состав БКТП

• устройство со стороны высшего напряжения (УВН)
• силовые трансформаторы
• распределительное устройство со стороны низшего напряжения (РУНН)

Комплектация и состав оборудования, применяемого в составе КТП, могут быть изменены по желанию заказчика, в соответствии с требованиями технического задания.

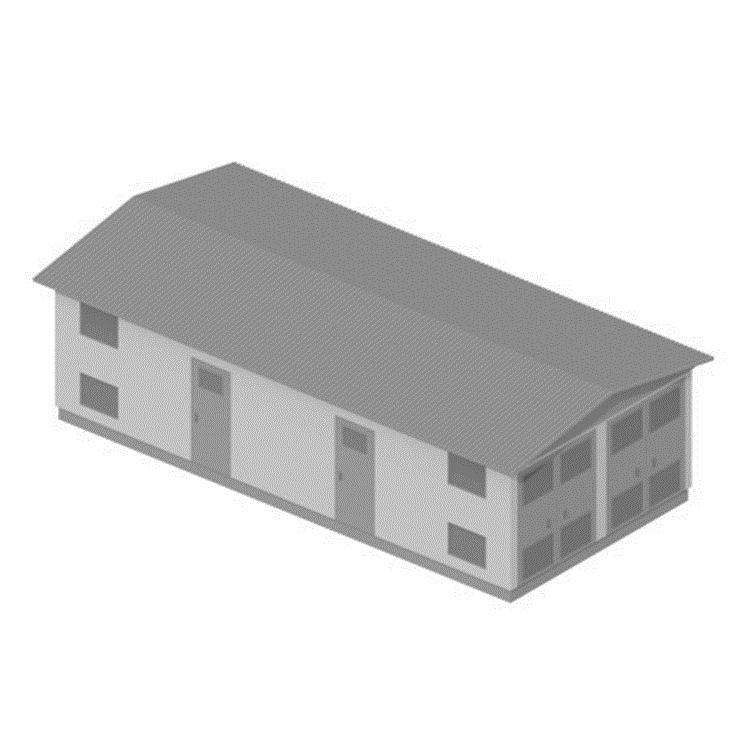

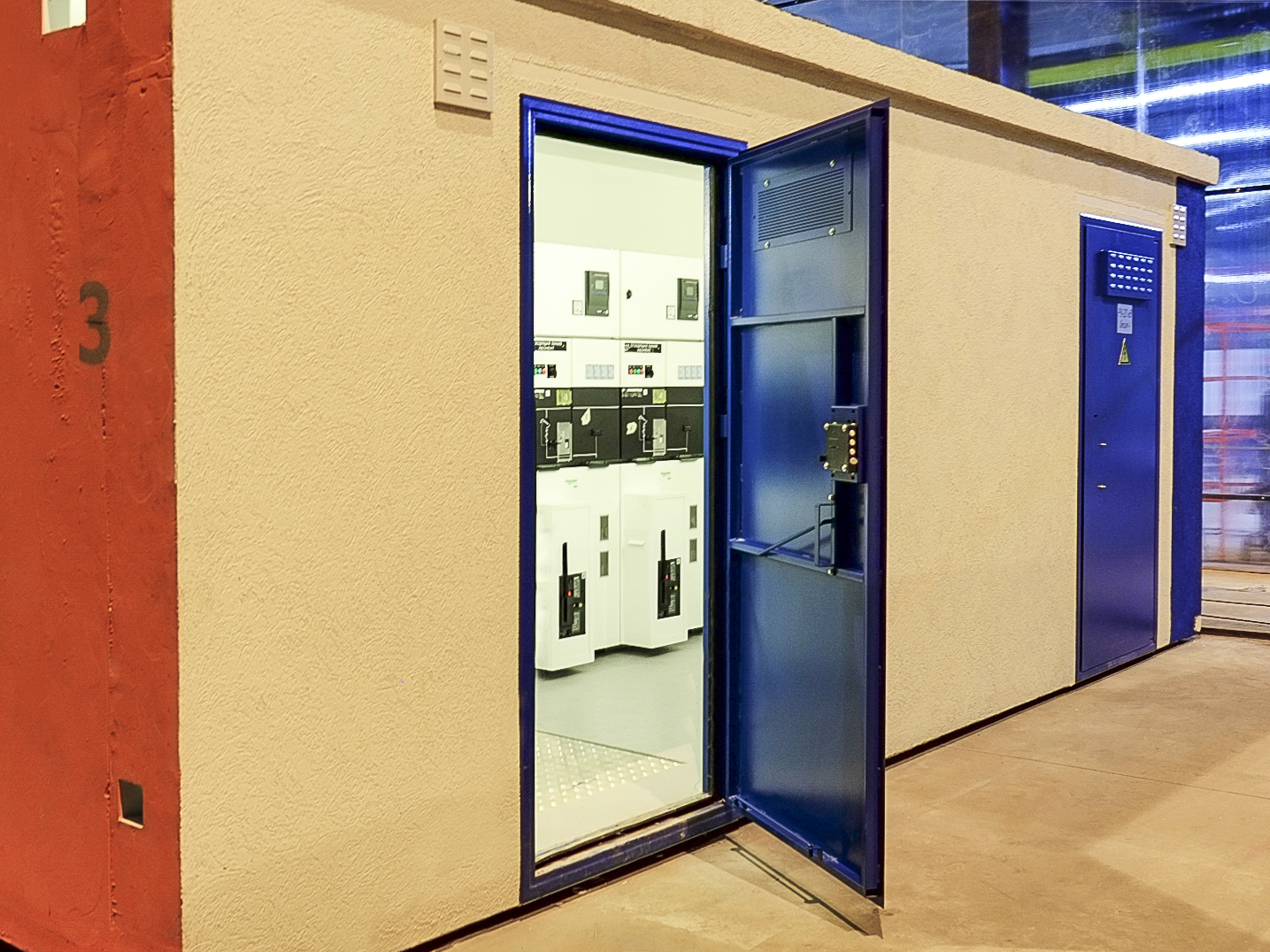

Конструктивное исполнение БКТП

Здание БКТП состоит из объемных модулей ТП. Каждый из модулей имеет подвальную и надземную части в виде объемных железобетонных блоков:

1. Подвальная часть представляет собой объемный железобетонный приямок состоящий из одной (кабельный этаж) объемной железобетонной оболочки кабельного сооружения;
2. Надземная часть представляет собой замкнутую железобетонную объемную оболочку, устанавливаемую на объемный блок кабельного сооружения. Верхняя горизонтальная плита является крышей надземной части, нижняя – полом.

БКТП выполняются в полностью собранном виде или транспортными блоками, подготовленными для сборки на месте монтажа.

Конструкция БКТП обеспечивает возможность присоединения (в соответствии с проектом):

• воздушных линий (ВЛ);
• кабельных линий;
• как кабельных, так и воздушных линий.

В стандартный комплект поставки БКТП входят:

• распределительное устройство высокого напряжения (РУВН)
• распределительное устройство низкого напряжения (РУНН)
• силовой трансформатор
• комплект кабельных/шинных перемычек со стороны ВН
• комплект кабельных/шинных перемычек со стороны НН
• комплект эксплуатационных принадлежностей согласно спецификации на заказ (блоки автономного включения, ключи к электромагнитным блокировкам, ключи от дверей КСО и т.п.)
• комплект монтажных принадлежностей согласно рабочей документации по заказу (контрольные кабели межсекционных связей, жгуты соединительные, сборные шины, метизы и смазка и т.п.)
• комплект ЗИП по нормам завода-изготовителя (приспособления для контроля и измерений, краска, предохранители, лампы освещения и т.п.)
• эксплуатационная документация (паспорта, комплект принципиальных и монтажных электрических схем, руководство по эксплуатации, ведомость ЗИП и т.п.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Наименование параметра	Ед. изм.	Значение
Мощность силового трансформатора	кВА	40-3150
Номинальное напряжение на стороне ВН	кВ	6;10;20;35
Номинальное напряжение на стороне НН	кВ	0,4
Номинальный ток сборных шин на стороне ВН	А	до 1600
Номинальный ток сборных шин на стороне НН	А	до 6300
Климатическое исполнение по ГОСТ 15150		У1, УХЛ1
Ток термической стойкости сборных шин на стороне ВН для РУ: С воздушной изоляцией С элегазовой изоляцией	кА/2с кА/1с	20 20;25
Ток электродинамической стойкости сборных шин на стороне ВН для РУ: С воздушной изоляцией С элегазовой изоляцией	кА кА	31,5;51 51;63
Ток термической стойкости сборных шин на стороне НН	кА/1с	50;100
Ток электродинамической стойкости сборных шин на стороне НН	кА	110;220
Уровень изоляции по ГОСТ 1516.1 С масляным трансформатором С трансформатором с сухой изоляцией обмоток		Нормальная Облегченная
Срок службы	лет	Не менее 25

Упаковка

Виды упаковки и способы консервации БКТП соответствуют ГОСТ 23216 и обеспечивают ее сохранность в процессе транспортирования и хранения. Упаковка в части защиты от воздействия механических факторов имеет исполнение по прочности С.

В зависимости от условий поставки возможно применение упаковки другого исполнения по прочности и категории в соответствии с ГОСТ 23216.

Эксплуатационная и сопроводительная документация на БКТП упаковываются совместно.

Все окрашенные металлические поверхности БКТП (винты, таблички, замки, ручки и др.) подвергнуты консервации по ГОСТ 23216.

Транспортирование

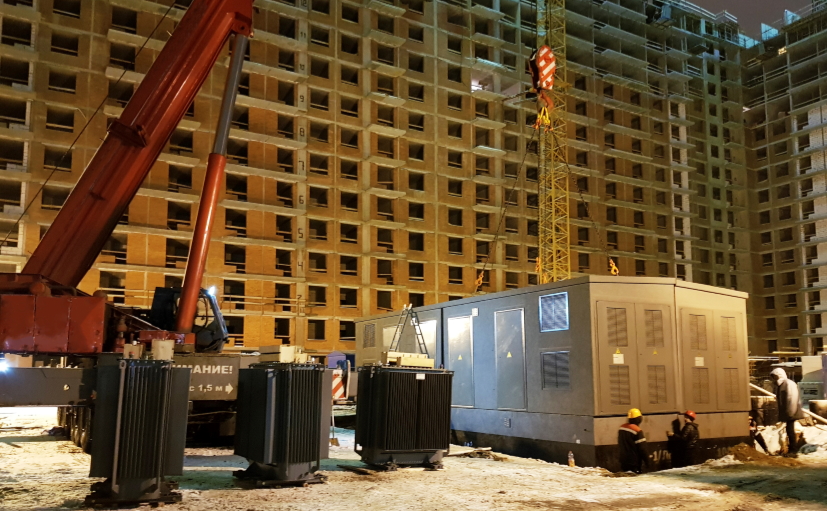

Транспортировка БКТП может быть осуществлена любым видом транспорта на любое расстояние без упаковки в соответствии с правилами, действующими на конкретном виде транспорта и «Техническим условиям по погрузке и креплению грузов». Монтаж БКТП производится автокраном, грузоподъемность которого превышает массу блока приблизительно в 2-3 раза. Подъемные элементы необходимые для подъема подстанции указаны в конструкторской документации, прилагаемой к БКТП. После установки всех элементов подстанции на транспортировочную платформу их надежно крепят к платформе во избежание смещения во время перевозки. Доставка до места назначения оговаривается заранее и может осуществляться следующими способами:

• вывоз продукции силами завода-изготовителя
• самовывоз продукции заказчиком

При транспортировке без упаковки все проемы закрываются заглушками и защищены от попадания атмосферных осадков. По требованию потребителя БКТП упаковываются в соответствии с описанием в подразделе «Упаковка». Документация упакована по ГОСТ 23216. БКТП транспортируются в полностью собранном виде или отдельными транспортными блоками длиной не более 7 м.

Условия транспортирования БКТП в части воздействия климатических факторов - по категории 1 ГОСТ 15150.

В части воздействия климатических факторов внешней среды условия транспортировки БКТП соответствуют по ГОСТ 15150 условиям хранения 8 (ОЖ3) – открытые площадки в макроклиматических районах с умеренным и холодным климатом. В части воздействия механических факторов условия транспортирования должны соответствовать условиям С или Ж (при перевозке на автотранспорте по дорогам 1-й категории на расстояния 1000 км и более) по ГОСТ 23216. Условия хранения БКТП соответствуют по ГОСТ 15150 условиям хранения 2(С) – неотапливаемое хранилище в макроклиматических районах с умеренным климатом.

Допустимый срок сохранения БКТП до ввода в эксплуатацию – 3 года

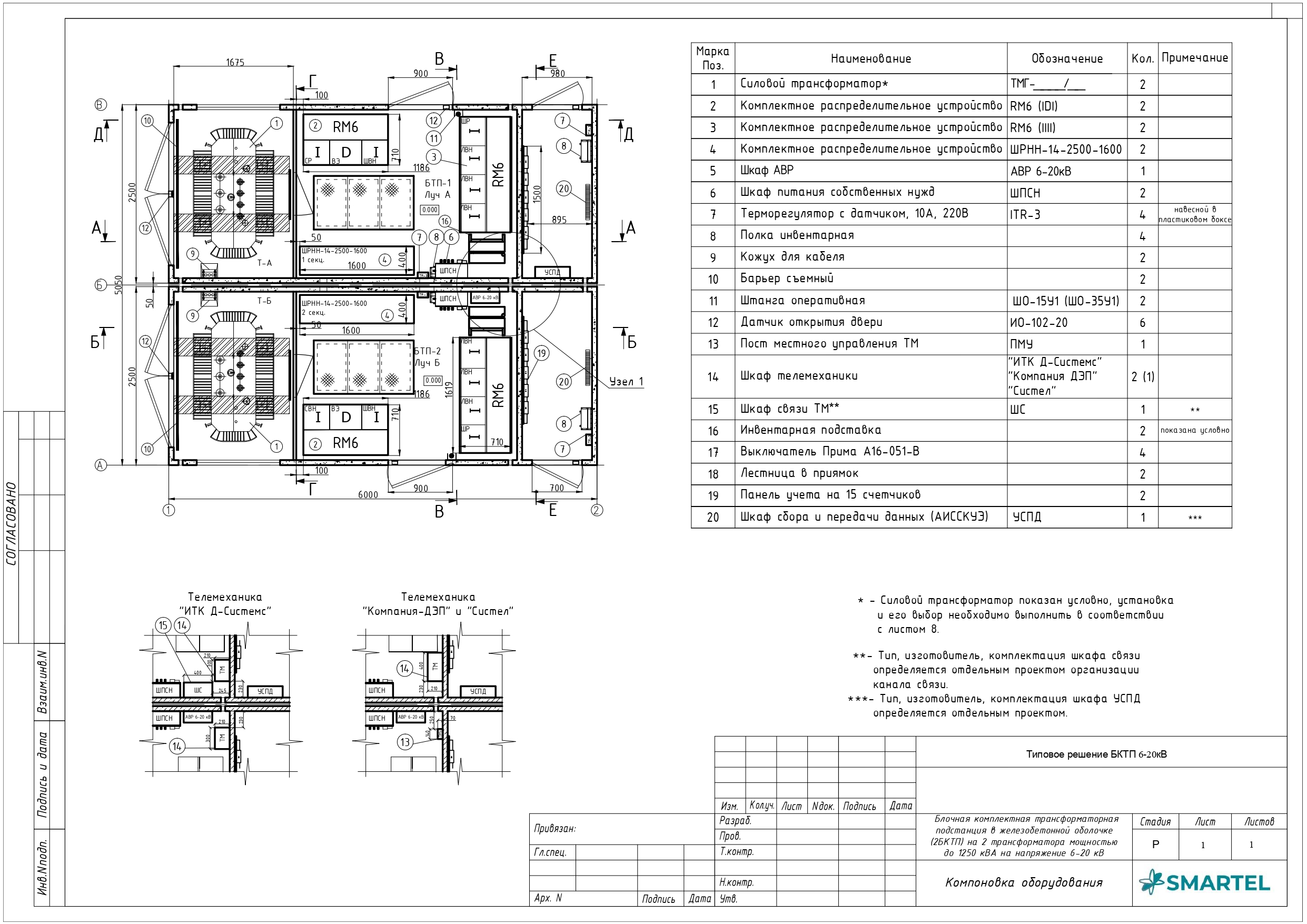

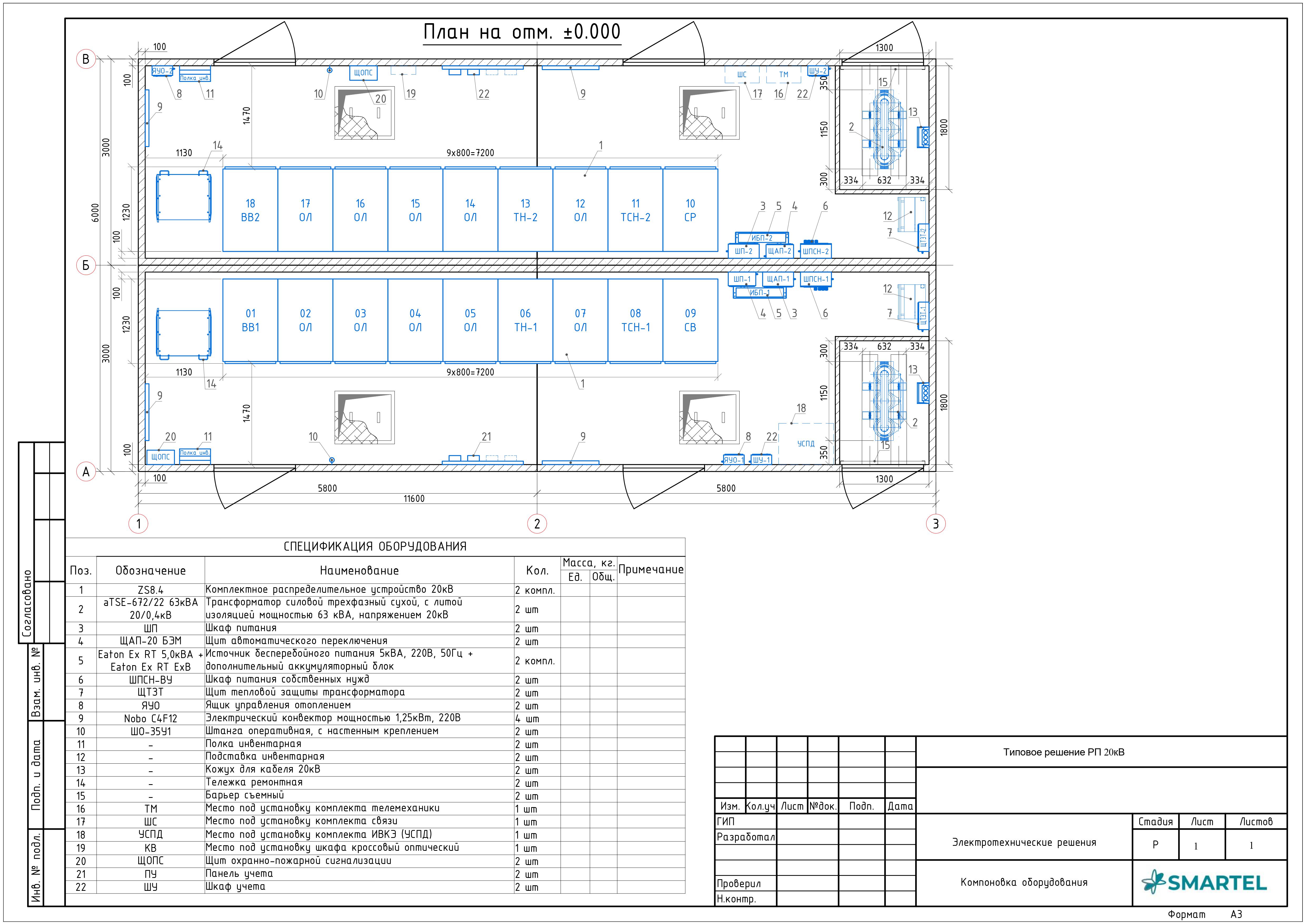

Пример компоновки РП и БКТП
